儀表閥門 >> YZQ系列測量管路球閥 >> YZQ-10 YFP-3型四位一通切換球閥
YZQ-10 YFP-3 Four-direction and One-way Cutting and Chaning Ball Valve
說明：
球閥結構簡單，操作方便，流體阻力小，密封性可靠，適用于多種管路連接形式。
性能規范：
□公稱壓力：PN1.0 ~ PN6.4MPa
□公稱通徑：DN5 ~ DN20
□適用介質：油、水、氣等非腐蝕性或有腐蝕性介質
□制造材料：20#，1Cr18Ni9Ti，oCri8Ni12Mo2Ti，316，316L
□配管：銅管Φ6，Φ8，Φ10 鋼管Φ12，Φ14，Φ16，Φ18等

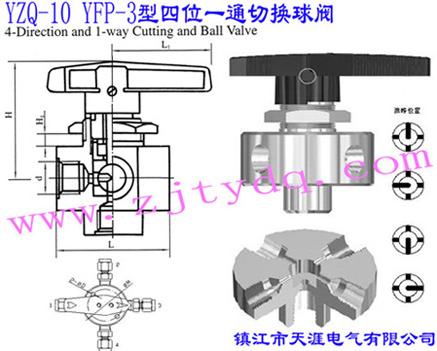

YZQ-10 YFP-3型四位一通切換球閥
YZQ-10 YFP-3 Four-direction and One-way Cutting and Chaning Ball Valve
|
公稱通徑 |
公稱壓力 |
配管螺紋 |
外形尺寸 |
代 號Code No. |
|
DN |
PN(Mpa) |
d |
L |
L1 |
H |
H1 |
|
2.4 |
6.4 |
M10×1 |
50 |
45 |
55 |
5 |
YZQ-10-YFP-3-M10×1 DN2.4 PN6.4 |
|
2.4 |
6.4 |
ZG1/8" |
50 |
45 |
55 |
5 |
YZQ-10-YFP-3-ZG1/8" DN2.4 PN6.4 |
|
2.4 |
6.4 |
ZG1/4" |
50 |
45 |
55 |
5 |
YZQ-10-YFP-3-ZG1/4" DN2.4 PN6.4 |
注：
1、如用戶連接需塑料管貨鋼管，請?jiān)谟嗀洉r(shí)說明，本公司將配制相應的終端接頭。
2、本閥門一個進氣源，分別向四個方位切換，亦可用于四股介質分別向一個方位切換。
3、優秀的頂部填料密封，保證密封可靠。頂部壓蓋設計，使閥門可在線調整（需要專門的調整工具）
4、特別設計的一套定位機構，依靠精確的位置限制技術實現對每個接口的絕對確定，保證實現流路最大通徑。
5、可面板安裝。
